Control y Programación de Sistemas Automáticos



Puertas lógicas

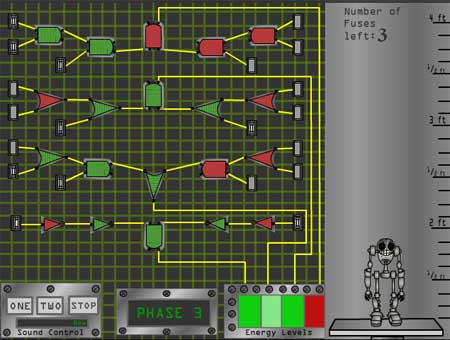

En el juego Grow the robot tu objetivo es hacer crecer el robot dándole energía. Para ello deberas decidir donde colocas los fusibles para dar las entradas positivas a las puertas lógicas.









The logic lab es un simulador de puertas lógicas online. Te puede ayudar para comprobar si has realizado bien los ejercicios de diseño de automatismo. Unicamente tendrás que elegir las entradas, salidas y puertas lógicas y conectarlas. Eligiendo en que entradas hay corriente y en cuales no veras si las salidas son las que esperabas.









Mapas de Karnaugh

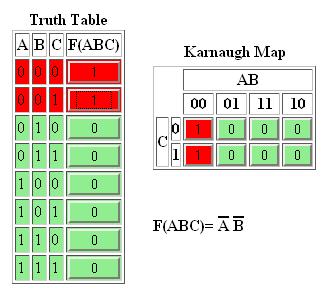

Con Karnaugh map Explorer 2.0 podemos comprobar online si hemos realizado bien los ejercicios de simplificación de funciones con el método de Karnaugh. Podemos realizar simplificaciones con 2, 3 y 4 variables de entrada.











Esta pagina esta realizada por Beatriz Mestre con fines educativos y sin animo de lucro
